پروڈکٹ کے پیرامیٹرز
| آئٹم | تفصیلات |
|---|---|
| مواد | گرے آئرن (ASTM A48)، ڈکٹائل آئرن (ASTM A536)، کاربن اسٹیل (WCB) |
| سائز کی حد | 1/2" – 48" |
| پریشر کی درجہ بندی | کلاس 150 - کلاس 2500 |
| چہرے کا انداز | فلیٹ چہرہ، ابھرا ہوا چہرہ، رنگ کی قسم کا جوڑ |
| درخواست | تیل اور گیس، پانی کی صفائی، کیمیائی پروسیسنگ، بجلی کی پیداوار |
| MOQ | 5 پی سیز |
تفصیل

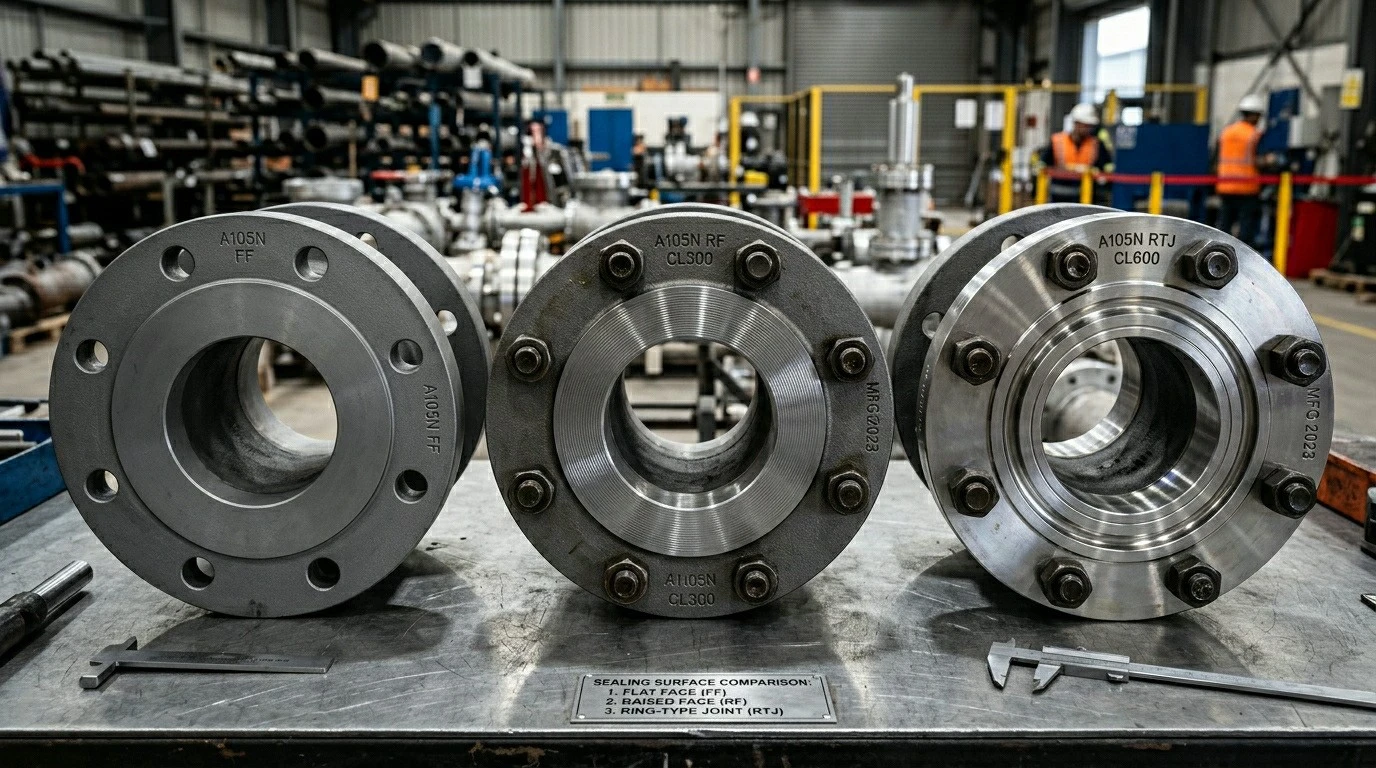

کاسٹ پائپ فلینج پائپنگ کے حصوں اور آلات کو بولٹڈ جوڑوں کے ساتھ جوڑتے ہیں جنہیں جمع اور جدا کیا جا سکتا ہے - فلینج کا چہرہ گسکیٹ کے لیے سگ ماہی کی سطح فراہم کرتا ہے، اور بولٹ کے سوراخ میٹنگ فلینج کے ساتھ سیدھ میں ہوتے ہیں۔ معدنیات سے متعلق عمل صنعتی پائپنگ میں استعمال ہونے والی فلینج کی وسیع اقسام کے لیے مؤثر طریقے سے پیچیدہ جیومیٹریاں تیار کرتا ہے۔ فلیٹ چہرے کے فلینجز: پورا چہرہ سیل کرنے والی سطح - ہے جب میٹنگ فلینج بھی چپٹا چہرہ ہوتا ہے، عام طور پر کم-دباؤ والے ایپلی کیشنز میں یا پورے-چہرے کے گسکیٹ کے ساتھ۔ ابھرے ہوئے چہرے کے فلینجز: چہرے کا مرکز پھیلا ہوا ہے - سب سے عام صنعتی فلینج اسٹائل۔ رِنگ ٹائپ جوائنٹ (RTJ): چہرے کی ایک نالی ہائی-دباؤ اور ہائی{10}}درجہ حرارت کی خدمت کے لیے دھاتی رنگ کی گسکیٹ کو قبول کرتی ہے۔
فلینج کلاس اور پریشر کی درجہ بندی کیوں مماثل ہونی چاہئے۔
کلاس 150 فلینج کو کمرے کے درجہ حرارت پر اس کے دباؤ-درجہ حرارت کے امتزاج - کے لیے درجہ بندی کیا جاتا ہے یہ بلند درجہ حرارت سے زیادہ دباؤ کو سنبھالتا ہے۔ کلاس 150 فلینج کو اس دباؤ پر استعمال کرنا جس کی اعلیٰ درجہ حرارت کی درجہ بندی اس کی اجازت دیتی ہے ڈیزائن کی خرابی ہے۔ دباؤ کی درجہ بندی دباؤ اور درجہ حرارت دونوں کا کام ہے، نہ کہ صرف دباؤ۔
اکثر پوچھے گئے سوالات
Q1: MOQ؟
A1: معیاری کاسٹ flanges کے لئے 5 ٹکڑے ٹکڑے.
Q2: سائز کی حد؟
A2: 1/2 انچ سے 48 انچ قطر۔
Q3: دباؤ کی درجہ بندی؟
A3: کلاس 150 سے لے کر کلاس 2500 تک۔
Q4: چہرے کے انداز؟
A4: فلیٹ چہرہ، اٹھا ہوا چہرہ، انگوٹی کی قسم کا جوڑ۔
Q5: مواد؟
A5: گرے آئرن (A48)، ڈکٹائل آئرن (A536)، کاربن اسٹیل ڈبلیو سی بی۔
Q6: معیارات؟
A6: ANSI B16.5, B16.47, API 6A آئل فیلڈ فلینجز کے لیے۔
درستگی کی تیاری میں معیار غیر-مذاکرات کے قابل نہیں ہے۔ ہر جزو کی پیداوار کے ہر مرحلے پر سخت معائنہ ہوتا ہے۔
- ISO 9001:2015- کوالٹی مینجمنٹ سسٹم ڈیزائن اور مینوفیکچرنگ کا احاطہ کرتا ہے۔
- API 6D / API 600- والو کے اجزاء اور فلینجز کے لیے ڈیزائن اور جانچ کی تعمیل
- ہائیڈروسٹیٹک پریشر ٹیسٹنگ- ہر والو باڈی پریشر-1.5× ریٹیڈ پریشر پر جانچا گیا۔
- ایم پی آئی / ایل پی آئی- ویلڈ کی سالمیت کے لیے مقناطیسی ذرہ اور مائع داخلی معائنہ
- عیسوی / ATEX- EU مارکیٹ کے لیے پریشر آلات کی ہدایت کی تعمیل دستیاب ہے۔
- Passivation / Electropolishing- سنکنرن مزاحمت کے لیے ASTM A967 طریقہ کار
- مواد کا پتہ لگانے کی صلاحیت- خام مال سے تیار حصے تک ہیٹ نمبر ٹریکنگ
خام مال سے لے کر تیار مصنوعات تک، ہر قدم کو کنٹرول اور دستاویزی کیا جاتا ہے:
- پیٹرن بنانا- ریت/سینٹری فیوگل/سرمایہ کاری کاسٹنگ کے لیے لکڑی یا دھاتی پیٹرن کی ساخت
- مولڈنگ- ریت کاسٹنگ، شیل مولڈ، سینٹری فیوگل، یا گم شدہ-موم کی سرمایہ کاری کاسٹنگ سیٹ اپ
- پگھلنا اور ڈالنا- کیمسٹری اور درجہ حرارت کی نگرانی کے ساتھ فرنس پگھلنے کا کنٹرول
- استحکام اور شیک آؤٹ- رائزر/ریموول اور کور شیک آؤٹ کے ساتھ کنٹرول شدہ کولنگ
- گرمی کا علاج- اینیلنگ، نارملائز، یا حل کا علاج فی تصریح
- مشینی- CNC مشینی، ڈرلنگ، اور آخری جہتوں تک ٹیپ کرنا
- سطح کا علاج- ضرورت کے مطابق پیسنا، ویلڈنگ، یا کوٹنگ
- معائنہ اور جانچ- جہتی، بصری، ہائیڈروسٹیٹک، یا NDT معائنہ
- صفائی اور پیکیجنگ- ریت کو ہٹانا، کم کرنا، زنگ سے بچاؤ، اور پیکیجنگ
